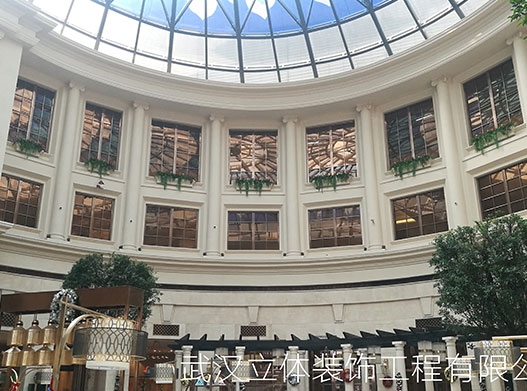

在大型公建項目中,設計師提供的概念圖或施工圖往往無法直接用于GRC構件生產。從圖紙到可落地的加工文件,中間需經過專業的深化設計環節。許多項目方關心:這一過程到底需要多長時間?作為武漢GRC構件廠家,我們梳理出一套通用的深化流程與時間參考,供合作方合理安排工期。
通常情況下,在收到完整、清晰的設計圖紙(含CAD/BIM模型、節點大樣、材質說明)后,標準GRC深化周期為3–5個工作日。具體流程如下:
階段一:圖紙復核與可行性評估(0.5–1天)
技術團隊首先核對原始設計的結構合理性、曲面連續性及拼縫邏輯,識別潛在沖突點(如與機電管線干涉),并向設計方反饋優化建議。
階段二:三維建模與分塊拆分(1–2天)
基于BIM平臺重建高精度模型,根據運輸限制(單件長度≤3.5m)、吊裝條件及模具制作要求,將整體造型拆分為若干單元,并預留安裝企口與連接孔位。

階段三:節點深化與荷載驗算(1天)
繪制詳細的連接節點圖,明確龍骨接口、錨固方式及防水構造;對懸挑或大跨度構件進行局部受力復核,確保滿足風壓與抗震要求。
階段四:輸出加工圖與模具清單(0.5–1天)
生成可用于CNC雕刻的模具路徑圖、構件編號圖、安裝定位圖及材料用量表,同步移交生產與安裝團隊。
需要注意的是,若原始圖紙信息不全(如缺少標高、曲率數據)、或涉及雙曲面、鏤空等高復雜度造型,深化周期可能延長至7–10天。因此,建議設計院在方案階段即引入武漢GRC構件廠家參與技術前置溝通,可大幅減少后期調整。
深化不是簡單“翻譯”,而是設計意圖與工程現實之間的橋梁。合理的深化節奏,既能保障藝術效果還原,也能避免因返工延誤整體進度。

本文部分內容由AI輔助,已結合GRC工程深化通用流程及建筑裝飾行業協作規范進行人工修訂。
